JC130 Horizontale Kartoniermaschine

Was diese Maschine leistet

Vier Stationen, ein Siemens-Steuerungssystem und die Kartons, die Sie ohnehin schon kaufen.

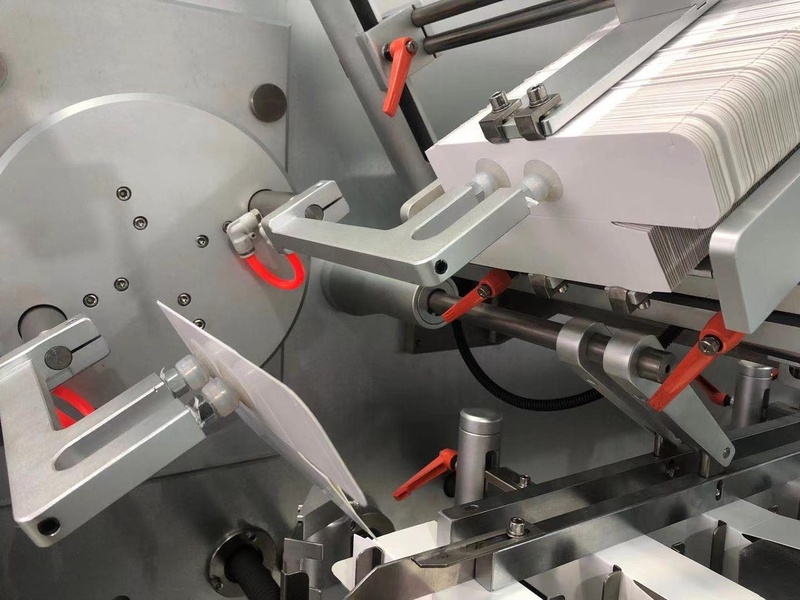

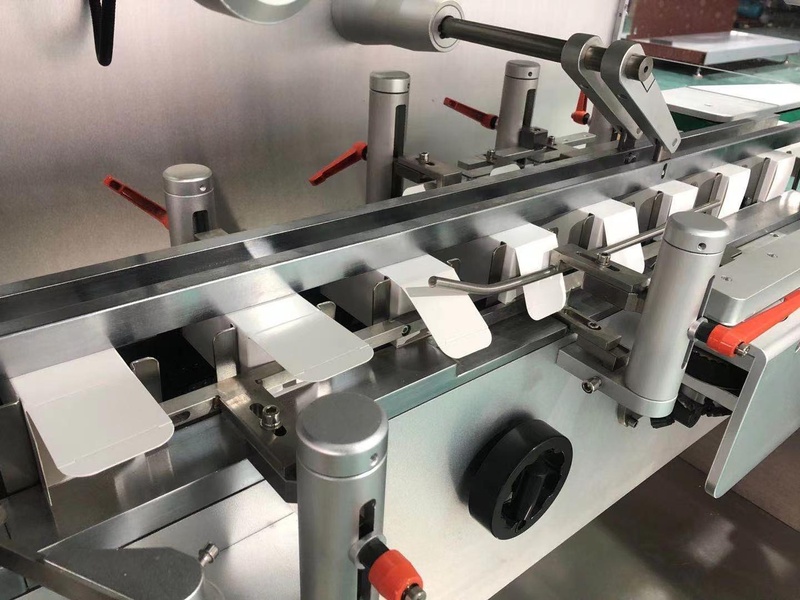

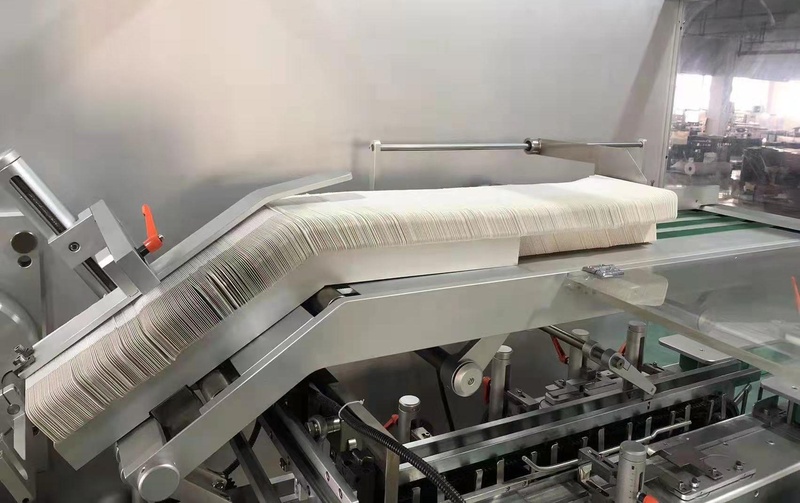

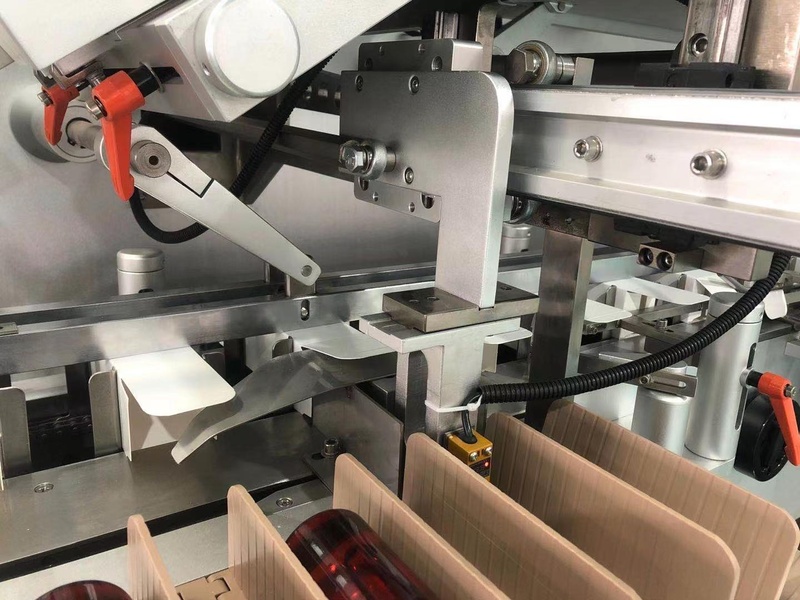

Die JC130 ist die flexible horizontale Kartoniermaschine der JC-Baureihe. Sie baut Kartons aus dem Magazin auf, führt Ihr Produkt über einen automatischen Vier-Stationen-Zuführer zu, verschließt die Laschen und gibt die fertigen Kartons aus – mit einer Leistung von 20 bis 60 Kartons pro Minute; Beilagen-Einlegevorrichtungen und Klebeversiegelungen sind als nachrüstbare Stationen erhältlich.

Der Kompromiss: Flexibilität beim Format versus reine Geschwindigkeit. Diese Maschine ist für Betriebe konzipiert, in denen im Laufe der Woche verschiedene Kartontypen verarbeitet werden – heute mit Einsteckboden, morgen mit automatischer Bodenverriegelung und am Freitag Einzelhandelskartons mit Aufhängelasche. Diese Vielseitigkeit geht jedoch zu Lasten einer geringeren Höchstleistung: 60 Kartons pro Minute gegenüber 200 beim Modell JCH200. Wenn Ihre Anlage wochenlang ein einziges Format verarbeitet, ist die Hochgeschwindigkeitsvariante die richtige Wahl.

Am besten geeignete Produkte

Läuft gut – und was jedes einzelne benötigt

• Kaffee-, Keks- und Snackbeutel in Verkaufsverpackungen → der klassische Bag-in-Box-Durchlauf mit 20–60 Kartons/Min.
• Beutel mit Granulat und Flaschen mit Flüssigpräparaten zum Einnehmen → Gruppen mit Handfütterung oder Flaschenfütterung im Pharma-Gremium
• Medikamente in Flaschen → sanfte Fütterung mit einer Broschüre in jeder Verpackung
• Haarfärbemittel und Kosmetik-Sets → mehrteilige Baugruppen, die in einem Arbeitsgang positioniert und geschlossen werden
• Spielzeug und Geschenksets → unregelmäßig geformte Inhalte, die vom Karton und nicht von der Maschine gehalten werden

Sie wissen nicht genau, wie diese Beutelmodelle aussehen? Unsere Leitfaden zu den verschiedenen Beuteltypen zeigt eine beschriftete Darstellung der einzelnen Taschenmodelle.

Konfigurationen und Optionen

Marken-Steuerungen, maßgeschneiderte Werkzeuge

• Kartonsortiment: 70–210 mm lang, 60–150 mm breit, 15–60 mm hoch, aus Karton mit einer Grammatur von 250–400 g/m²
• Kartonausführungen: Einsteckkante, automatisch verriegelbarer Boden und Aufhängelasche, individuell an Ihre Muster angepasst
• Einfügungen: Faltvorrichtung für Prospekte und Klebversiegelungseinheit als Optionen bei der Bestellung
• Qualitätskontrolle: Automatische Ausschleusung bei Kartons, in denen Produkte oder Beipackzettel fehlen; automatischer Stopp bei mechanischer Überlastung
• Elektrik: Siemens-SPS, Touchscreen, Frequenzumrichter und Servoantrieb; Schneider-Schaltanlagen; SMC-Pneumatik und Vakuumtechnik; Sick- und Omron-Sensortechnik
• Bedienung: Fehleranzeige, Alarm und Fertigproduktzähler auf dem HMI

Ist das das richtige Gerät für Sie?

Vier ehrliche Fragen, die Sie sich vor dem Kauf stellen sollten

• Reichen 20–60 Kartons/Minute aus, und ändert sich Ihr Karton-/Produktmix tatsächlich? Beide Antworten sprechen für diese Ausbaustufe oder das Modell JCH200.
• Entspricht jeder Karton den Maßen 70–210 × 60–150 × 15–60 mm und besteht aus Karton mit einer Grammatur von 250–400 g/m²?
• Möchten Sie eine Broschüre in der Verpackung oder aufgeklebte Siegel? Beides sind Optionen, die bei der Bestellung für denselben Rahmen ausgewählt werden können.
• Kann Ihre Anlage Luft mit einem Druck von ≥0,6 MPa bei 120–160 l/min sowie 1,5 kW liefern? Das ist die gesamte Energiekostenrechnung.

Häufig gestellte Fragen

Was Käufer tatsächlich fragen.

Warum lautet der Bereich 20–60?

Die Art der Verpackung, das Kartonmaterial und das Verhalten des Produkts geben den Ausschlag. Kleine Einsteckboxen mit leichtem Inhalt liegen ganz oben; große Boxen mit Aufhängelasche und sperrigen Sets ganz unten. Wir überprüfen Ihre Angaben anhand von Mustern.

Welche Kartonformen lassen sich gut verschließen?

Einsteckkante, selbstverriegelnder Boden und Aufhängelasche – werden bei der Bestellung entsprechend Ihren Plattenmustern angefertigt.

Prospekte und Kleber – Standard oder extra?

Die Prospektfaltvorrichtung und die Klebeklebeeinheit werden auf Anfrage konfiguriert. Geben Sie dies frühzeitig an, dann wird der Rahmen bereits für diese Komponenten vorbereitet geliefert.

Was passiert, wenn eine Kiste leer ankommt?

Das Problem tritt nie auf: Die Maschine sortiert Kartons aus, in denen das Produkt oder die Packungsbeilage fehlt, und eine mechanische Überlastschutzvorrichtung stoppt die Anlage, bevor es zu Schäden kommt – und nicht erst danach.
