Verpackungsmaschinen für das Ende der Produktionslinie
Kartonverpackung, Blisterverpackung und Beutelhüllenverpackung zur Vervollständigung der Anlage nach der Primärverpackung – sowie die Aufzüge, Förderbänder, Waagen und Abfüllanlagen, die das Produkt zuführen und prüfen. Vom kompakten Kartonierer JC130 bis zum Hochgeschwindigkeitsmodell JCH200, drei Blisterplattformen und zwei Beutelhüllenverpackungsanlagen.
Vervollständige die Zeile
Sekundärverpackungen und Anlagenzubehör aus einer Hand: die horizontalen Kartonierer JC130 und JCH200 (Hochgeschwindigkeitsmodell), die Blisterlinien JCP100, JCP180 und JCP270 Blisteranlagen, die kompakten Beutelhüllenmaschinen JCJ130 und die Standard-Beutelhüllenmaschinen JCS130 – sowie Aufzüge, Schneckenförderer, eine Mehrkopfwaage, Kontrollwaagen sowie Schnecken- und Kolbenfüller für die Zuführseite. Die vollständigen Parameter finden Sie auf den jeweiligen Maschinenseiten.
PPMH280 Hochgeschwindigkeits-Zuführ- und Anordnungsmaschine
Produktionsleistung: 16.800 Packungen/Stunde (280 Packungen/Minute)
Geeignete Produkte: Kleine Beutel; Stickpacks mit Flüssigkeiten, Pulver oder Granulat; Vakuumverpackungen
Größenbeschränkungen für Produkte: Streifenförmige und flache, rechteckige Produkte mit einer Länge von bis zu 180 mm
Verpackungsmaterialien: PE, PP, CPP, OPP, PET, PA (NY), VMPET / VMCPP, Folienlaminate
Rollendurchmesser: φ26 mm
Gesamtleistung: 7 kW
Stromversorgung: 380 V / 50 Hz
Maschinengewicht: 500 kg
Abmessungen (L × B × H): 3600 × 1100 × 1700 mm
JC130 Horizontale Kartoniermaschine
Produktionsleistung: 20–60 Kartons/Min. (abhängig von Karton und Produkt)
Kartonmaterial: 250–400 g/m² Karton
Kartongrößenbereich (L × B × H): 70–210 mm × 60–150 mm × 15–60 mm
Fenster für medizinische Anwendungen: Die angegebenen Abmessungen für medizinische Anwendungen wurden mit 80–110 × 80–110 × 30–90 mm überprüft – pro Karton kontrolliert
Kartonausführungen: Einsteckkarton, Boden mit automatischer Verriegelung, Aufhängelasche
Zuführung: Automatischer Produktzuführer mit 4 Stationen; Zuführer mit 5 und 10 Stationen auf Bestellung; Kartonaufrichtung, Einlegung und Versiegelung
Optionen: Faltvorrichtung für Faltblätter; Klebversiegelungseinheit; einseitige Etikettenversiegelungseinheit
Aussortierung: Automatische Aussortierung von Kartons, in denen Produkte oder Beipackzettel fehlen; automatischer Stopp bei Überlastung
Steuerungssystem: Siemens-SPS, Touchscreen, Frequenzumrichter und Servoantrieb; SMC-Ventile, Zylinder, Vakuum- und Druckluftaufbereitung; Sensoren von Sick und Omron
Druckluft: ≥0,6 MPa, 120–160 l/min
Gesamtleistung: 1,5 kW, 220/380 V / 50 Hz
Maschinengewicht: 2.800 kg
Abmessungen (L × B × H): 4620 × 1210 × 1800 mm
JCH200 Hochgeschwindigkeits-Kartoniermaschine
Produktionsleistung: 200 Kartons/Min.
Kartonausführungen: Einsteckkarton, Boden mit automatischer Verriegelung, Aufhängelasche
Produktfamilie: Kaffee- und Snackbeutel, Beutel-Multipacks, Arzneimittel in Flaschen, Sets – das JC-Kartonverpackungssortiment
Konfiguration: Maßgeschneidert für Ihren Karton und Ihr Produkt
Blisterverpackungsmaschine JCP100
Stanzfrequenz: 10–38 Hübe/min
Produktionskapazität: 1.980 Platinen/Stunde
Stationen: 4 – PVC-Formung, Zuführung, Heißsiegelung, Stanzung
Max. Formfläche und Tiefe: 80 × 120 mm, bis zu 24 mm tief
Standard-Plattengröße: 80 × 57 mm (auf Bestellung gefertigt)
Hubbereich: 35–75 mm (auf Bestellung gefertigt)
Verpackungsmaterialien: PVC 0,15–0,5 × 120 mm; PTP-Aluminiumfolie 0,02–0,035 × 120 mm; Dialysepapier 50–100 g × 120 mm
Füllmangelkontrolle: Omron-Sensorerkennung mit Aussortierstation (auf Bestellung konfiguriert)
Antrieb: Kettenantrieb, Drehzahlregelung über Frequenzumrichter; Servoantrieb verfügbar
Steuerungssystem: Delta-SPS; Weinview-Touchscreen; Inovance-Servo; Omron-Drehgeber
Luftdruck: 0,6–0,8 MPa
Gesamtleistung: 2,4 kW, 220 V / 50 Hz (Hauptmotor 0,75 kW)
Geräuschpegel der Maschine: <75 dB(A)
Maschinengewicht: 350 kg
Abmessungen (L × B × H): 1996 × 592 × 1229 mm
Blisterverpackungsmaschine JCP180
Stanzfrequenz: 20–40 Hübe/min (Aluminium-Kunststoff); 10–40 Hübe/min (Aluminium-Aluminium)
Produktionskapazität: 40.000–80.000 Tabletten/Stunde
Max. Formfläche: 170 × 120 mm (Aluminium-Kunststoff); 160 × 120 mm (Aluminium-Aluminium)
Max. Tiefziehhöhe: 5–25 mm (tiefere Ziehungen auf Bestellung)
Hubbereich: 40–125 mm, einstellbar
Standardgröße der Platine: 80 × 57 mm
Verpackungsmaterialien: Pharmazeutisches PVC 180 × 0,2–0,5 mm; PTP-Aluminiumfolie 180 × 0,02–0,03 mm
Antrieb: Serienmäßig mit Servoantrieb
Steuerungssystem: Delta-SPS; Weinview-Touchscreen; Inovance-Servomotor mit 750 W; Omron-Drehgeber und Näherungsschalter
Druckluft: ≥ 0,11 m³/min
Kühlwasser: Leitungswasser oder aufbereitetes Wasser, 50 l/h
Gesamtleistung: 5,5 kW, 380 V / 50 Hz
Maschinengewicht: 1.100 kg (geteilte Bauweise für Aufzüge und Reinräume)
Abmessungen (L × B × H): 2670 × 600 × 1530 mm
Blisterverpackungsmaschine JCP270
Plattform: Vier-Stationen-Blisterarchitektur der JCP-Linie
Formen: Individuell geformt, speziell auf Ihr Produkt zugeschnitten
Materialien: Blisterverpackungen aus Aluminium-Kunststoff und Aluminium-Aluminium
Konfiguration: Plattengröße und Kavitation werden auf Bestellung angepasst
JCJ130 Kompakte Beutel-Schlauchhüllenmaschine
Versiegelungsarten: (1) einlagige OPP-Folie, heißversiegelt; (2) OPP-Beutel mit doppelseitigem Klebebandverschluss; (3) vorgefertigte Laminatbeutel
Beutelversorgung: OPP-Rollenfolie und vorgefertigte Beutel
Am besten geeignete Produkte: Schreibwaren, rote Umschläge, Kraftumschläge, sperrige flache Artikel
Ausführungsvariante: Kompaktversion – der JCS130 ist die Standardausführung
JCS130 Standard-Beutelverpackungsmaschine
Verpackungsgeschwindigkeit: 30–50 Beutel/Min. (produktabhängig)
Verpackungsmaße (L x B x H): 80–300 mm x 80–240 mm, Höhe bis zu 40 mm
Beutelversorgung: OPP-Folienrolle, max. Rollendurchmesser 450 mm
Verschlussart: Selbstklebender Verschluss, ohne Wärmeeinwirkung
Stromversorgung: 220 V / 50 Hz
Druckluft: 0,6–0,8 MPa
Gesamtleistung: 5 kW
Maschinengewicht: 1.600 kg
Grundfläche (L x B x H): 2.500 x 4.600 x 1.600 mm
Steuerungssystem: Omron NX1P2-SPS, NB7W-Touch-HMI
Servosystem: Inovance-Servoantrieb, Omron-Motion-Modul
Pneumatik: SMC-Ventile, AirTac-Zylinder
Am besten geeignete Produkte: Schreibwaren, rote Umschläge, Kraftumschläge, flache Druckerzeugnisse
Ausführungsvariante: Standardausführung – der JCJ130 ist die kompakte Variante
JCC4 Kantenbiegemaschine
Funktion: Aufwickeln und Sammeln der vom Bahnmaterial abgeschnittenen Folienrandstreifen
Drehzahlregelung: Synchron mit der übergeordneten Verpackungsmaschine
Kompatibilität: Alle Modelle der JC-Serie mit rechtwinkligem Beutel und vierseitiger Versiegelung

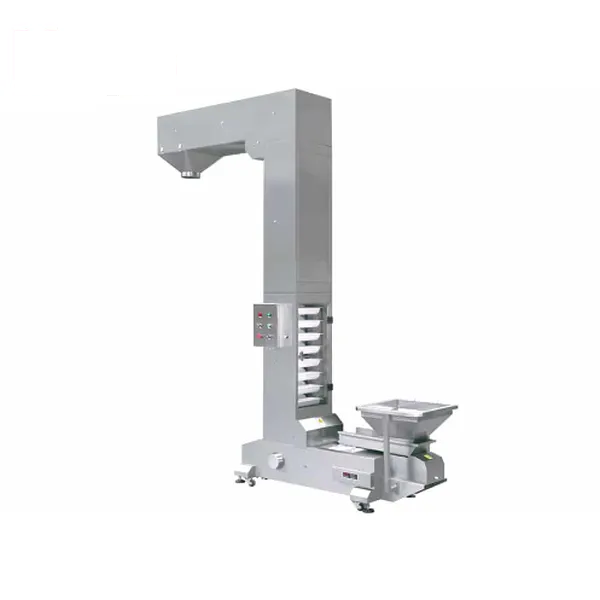

Z-Becherwerk
Leistung: 0,75 kW
Förderleistung: 3–6 m³/h
Hubhöhe: 3–10 m
Hubgeschwindigkeit: 0–17 m/min
Bruttogewicht: 428 kg
Ausführung: Kohlenstoffstahl (kunststoffbeschichtet) oder Edelstahl 304; Teile mit Lebensmittelkontakt in Lebensmittelqualität

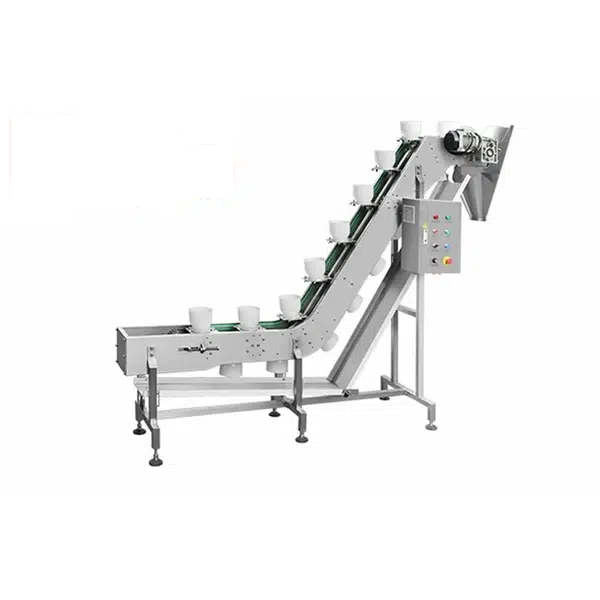

Z-Typ-Schalenförderer
Leistung: 0,75 kW
Fassungsvermögen der Schüssel: 1,4 l, lebensmittelechtes PP
Förderleistung: 2,5 m³/h
Material: Edelstahl 304

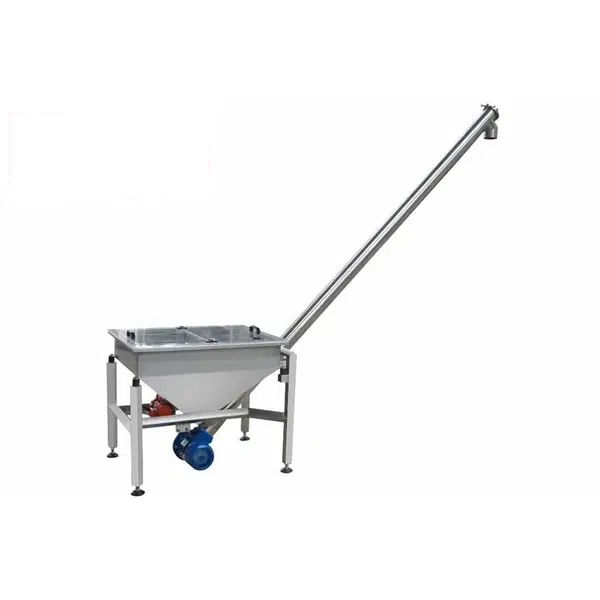

Schneckenförderer
Förderleistung: 3 / 5 m³/h
Gesamtleistung: 815 / 1565 W
Auslaufhöhe: 1800 mm
Stromversorgung: 3-phasig, 380 V

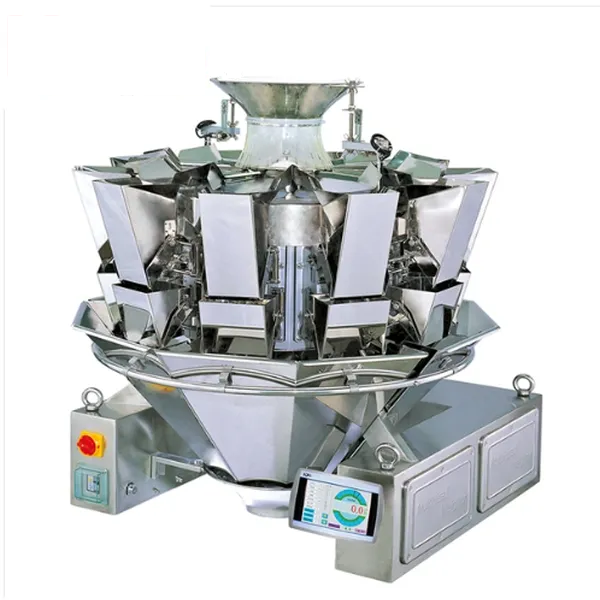

10-Kopf-Mehrkopfwaage
Wägeköpfe: 10
Wägebereich: 25–500 g
Genauigkeit: ±0,5–2 g
Wägegeschwindigkeit: bis zu 70 Wägungen/Min.
Füllvolumen des Trichters: 1,3 l
Touchscreen: 10,4 Zoll

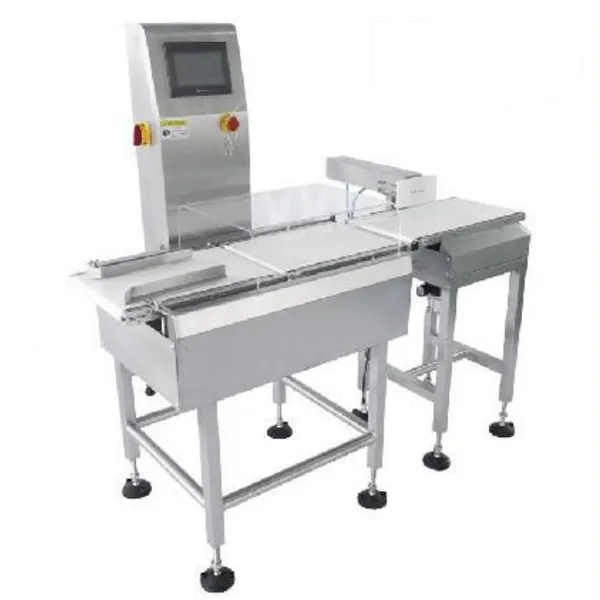

Kontrollwaage
Wägebereich: 100–6000 g (CW100–CW6000)
Genauigkeit: ±1%
Prüfgeschwindigkeit: bis zu 200 Packungen/Min.

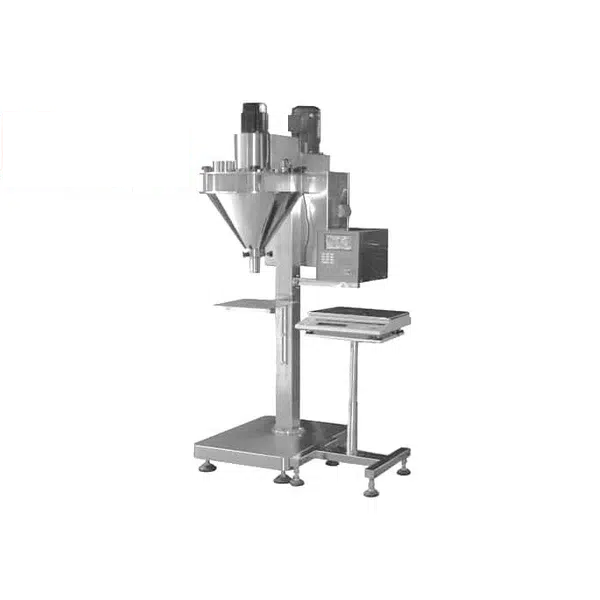

Schnecken-Pulverfüller
Füllgewicht: 10–1000 g
Abfüllgenauigkeit: ≤±1% (≤100 g); ≤±0,5% (100–1000 g)
Abfüllgeschwindigkeit: 40–120 Beutel/Min.
Stromversorgung: 3-phasig, 380 V, 50 Hz
Gesamtleistung: 1,0 / 1,5 kW
Grundfläche: 1300 × 850 × 1850 mm

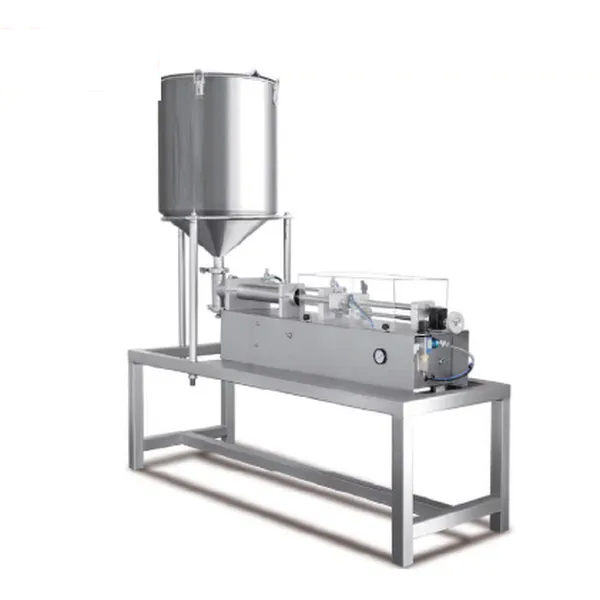

Kolben-Flüssigkeitsfüller
Füllvolumen: 30–5000 ml
Abfüllgeschwindigkeit: 6–30 Packungen/Min.
Füllgenauigkeit: ±1%
Düse: Tropffreie Abfülldüse
Antrieb: Vollständig pneumatisch (Druckluft)
Pneumatikkomponenten: Airtac
Sie wissen nicht genau, wie Sie Ihren Satz vervollständigen sollen?
Teilen Sie uns mit, welche Art von Primärverpackung Sie herstellen – Beutel, Sachet oder Flow-Wrap – und welche Liniengeschwindigkeit Sie dafür benötigen. Auf jeder Maschinenseite finden Sie die tatsächlichen Betriebsparameter; alternativ können Sie sich in der Übersicht über die Verpackungsmaschinen das gesamte Sortiment ansehen.
